一.環(huán)氧樹(shù)脂(Epoxy Resin)
1.環(huán)氧樹(shù)脂簡(jiǎn)介
環(huán)氧樹(shù)脂是一類具有末端環(huán)氧基的甘油多聚酯。它的分子中有兩種反應(yīng)基團(tuán)，即環(huán)氧基團(tuán)（epoxide group）和氫氧基團(tuán)（hydroxyl group）。其末端基團(tuán)易與含有活性氫原子的化合物如胺類（如DMP-30，DMAE，乙二胺等，又稱催化劑或加速劑）反應(yīng)，使單體首尾相連接形成長(zhǎng)鏈聚合物。此外，在單體中的氫氧基團(tuán)能與有機(jī)酸酐（如MNA，DDSA，九烷基琥珀酸酐，NSA等，又稱硬化劑或固化劑）結(jié)合，使單體分子形成橫橋。所以，環(huán)氧樹(shù)脂以單體滲入細(xì)胞組織，而這種單體在一定的溫度條件下，在硬化劑和加速劑作用下，就形成一個(gè)非常耐溶劑和耐化學(xué)腐蝕的交鏈穩(wěn)定的三維空間聚合體。為了改善聚合體（包埋塊）的切割性能，還會(huì)在環(huán)氧樹(shù)脂包埋配方中加入增塑劑，以調(diào)節(jié)包埋塊的韌性。
環(huán)氧樹(shù)脂包埋劑對(duì)細(xì)胞微細(xì)結(jié)構(gòu)有較好的保存性能，聚合后體積縮小較少，而且在真空中能經(jīng)受較長(zhǎng)時(shí)間的轟擊。但它的操作不太方便，反差較弱。
環(huán)氧樹(shù)脂的型號(hào)較多，常用Epon812，Spurr樹(shù)脂（ERL-4206）等。
2.最常用的兩種環(huán)氧樹(shù)脂
2.1 Epon812包埋劑
Epon812是一種進(jìn)口樹(shù)脂，它是一種長(zhǎng)鏈的脂肪族環(huán)氧化合物，是目前國(guó)際上普遍采用的一種優(yōu)良包埋劑，粘度為150-210cP（在25℃條件下）。該包埋劑的配制方法甚多，但一般都按1961年Luft提出的配方進(jìn)行。
其配方如下：
A液：Epon812 62ml DDSA 100ml
B液：Epon812 100ml MNA 89ml
上述配方若改變A液和B液的比例則可調(diào)節(jié)聚合塊硬度，A液多則軟，B液多則硬。通常冬天使用A:B=2:8(V/V)；夏天使用A:B=1:9(V/V)，可視組織的硬度和氣候不同選擇其比例。配制時(shí)可先分別配制A液和B液，然后將A液和B液按一定比例混合后，再加入1%-2%的加速劑，邊加邊攪拌，使其充分混合。為了方便操作，也有人將Epon812，DDSA，MNA三種成分按一定比例直接混合使用。Epon812的聚合溫度為：37℃過(guò)夜，60℃ ,24-36h。 根據(jù)南方地區(qū)的氣候條件，可用下列配方：
?Epon812 51ml DDSA 12ml MNA 37ml DMP-30 1.8-2ml
聚合條件:室溫過(guò)夜，60℃， 8-12h。
DDSA是十二烷基琥珀酸酐（Dodecenylsuccinic anhydride）的簡(jiǎn)稱。它是一種可得到軟性包埋塊的長(zhǎng)鏈脂肪族分子。
MNA是甲基內(nèi)次甲基二甲酸酐（Methyl Nadic anhydride）的簡(jiǎn)稱，又稱六甲酸酐，它有兩個(gè)鏈環(huán)，能獲得較硬的包埋塊。
DMP-30是2，4，6-三（二甲基氨基甲基）苯酚（2，4，6-Tris（dimethylaminomethyl）phenol）的簡(jiǎn)稱。它能加速固化過(guò)程。
2.2 Spurr樹(shù)脂（ERL-4206包埋劑）

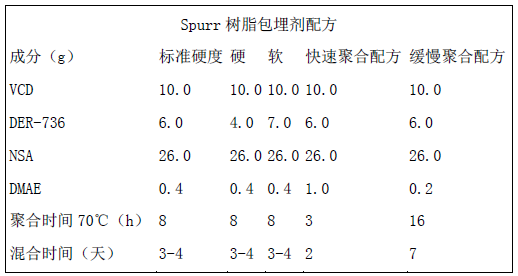

這是1969年由Spurr推薦使用的包埋劑，所以也稱Spurr樹(shù)脂。它含有兩個(gè)環(huán)氧基，是一種低粘度（25℃時(shí)，7-10cP）的環(huán)氧樹(shù)脂。由于具有粘度低的特點(diǎn)，所以近年來(lái)一些實(shí)驗(yàn)室已開(kāi)始使用它。其配方可按下表中各種成分的比例，即可獲得不同性能的包埋塊。其配方如下：
VCD是二氧化乙烯環(huán)己烯（vinylcyclohexene dioxide）的簡(jiǎn)稱。它的分子小，粘度低，聚合塊硬度大。
DER-736是diglycidyl ether of a polypropylene glycol的簡(jiǎn)稱。它屬于脂肪族，分子小，有低粘度性質(zhì)，可調(diào)節(jié)包埋塊的硬度。 NSA是nonenylsuccinic anhydride的簡(jiǎn)稱。它是一種特殊的硬化劑，應(yīng)避免暴露在潮濕的大氣中，以防環(huán)氧或酐鏈的水解作用。
DMAE是dimethylaminoethanol的簡(jiǎn)稱。它是催化劑，增加催化劑的比例，可以縮短聚合的時(shí)間。 Spurr樹(shù)脂最終硬度可用DER-736的量來(lái)調(diào)節(jié)。配制時(shí)，先把前三種成分混合后，最后才加入DMAE，但從開(kāi)始到混合完成，達(dá)到淡黃色狀態(tài)需3-7天。此包埋劑在70℃，一般8小時(shí)即可完全聚合，用陳舊的包埋劑時(shí)，則聚合時(shí)間會(huì)減少。因Spurr樹(shù)脂嗜氧，聚合時(shí)不要加蓋。包埋劑最好是用新鮮配制，但為了方便，可預(yù)先配制好保存在低溫和防潮的環(huán)境中。Spurr樹(shù)脂與Epon812樹(shù)脂相比粘度低，操作方便，但毒性比Epon812樹(shù)脂大，所以操作時(shí)要更加小心，此外，Spurr樹(shù)脂各成分間的分子量大小差異較大，在組織中的滲透速度不一，容易個(gè)別成分造成滲透不均，而導(dǎo)致局部聚合不完全，染色效果不佳。
二.丙烯酸樹(shù)脂（Acrylic Resin）
1. 丙烯酸樹(shù)脂簡(jiǎn)介
丙烯酸樹(shù)脂無(wú)色透明的，由丙烯酸衍生物聚合而成。丙烯酸單體粘度低，可以在低溫下滲透及聚合，因而能滿足免疫和細(xì)胞化學(xué)技術(shù)低溫操作的要求。其聚合方式有兩種，熱聚合和紫外線照射聚合。但它對(duì)脂類等成分的抽提比環(huán)氧樹(shù)脂嚴(yán)重，為此它也需要在較低的溫度下使用才可能減少抽提作用。此外，聚合前后丙烯酸樹(shù)脂的體積變化較環(huán)氧樹(shù)脂大（體積大約收縮10%-20%），并且它在電子束的照射下穩(wěn)定性比環(huán)氧樹(shù)脂低，放熱的聚合過(guò)程可引起組織細(xì)胞結(jié)構(gòu)的損傷，致敏性也比環(huán)氧樹(shù)脂強(qiáng)，使用時(shí)要小心防護(hù)。一般來(lái)說(shuō)，除了免疫和細(xì)胞化學(xué)技術(shù)外，超微結(jié)構(gòu)的研究并不推薦使用它。
在電鏡中使用較多的丙烯酸樹(shù)脂有倫敦白膠（LR White）和Lowicryl系列的樹(shù)脂。
2.最常用的丙烯酸樹(shù)脂
2.1 倫敦白膠（LR White）
倫敦白膠含有7種不同的丙烯酸單體和2種增塑劑，引發(fā)劑是BPO（dibenzoyl peroxide），加速劑為N，N-dimethyl paratoluidine，但具體的配方和成分沒(méi)有報(bào)道。它的粘度低，滲透能力強(qiáng)，可用于較大的組織塊或致密的組織，由于它有一定的親水性，方便水性染料進(jìn)入，染色效果佳，使用非常方便，通常買(mǎi)回來(lái)的是已經(jīng)混合好的試劑，但由于BPO已經(jīng)加入，必須一直保存在4℃中，以防其自發(fā)聚合，即便這樣，它的有效期僅為12個(gè)月。倫敦白膠可以微溶于水，因而可以采用部分脫水方案，但不能使用丙酮作為脫水劑。氧氣會(huì)抑制聚合反應(yīng)的進(jìn)行，因而聚合時(shí)要在模塊中注滿包埋劑并蓋緊蓋子。
此外，倫敦白膠不能在-15℃以下的溫度使用。為了方便運(yùn)輸和儲(chǔ)存，也有未加BPO的倫敦白膠（uncatalysed LR White）出售，這種試劑需要加入催化劑（9.9g催化劑/500gLR White）充分?jǐn)嚢璨⑹覝胤胖?span lang="EN-US">24小時(shí)以上才能使用。充分混合的包埋劑同樣保存在4℃中，一旦加入催化劑后，它的有效期便為12個(gè)月。
2.2 Lowicryl系列包埋劑
Lowicryl系列包埋劑是專為低溫（-20℃以下）包埋設(shè)計(jì)的包埋劑。它有兩種類型：一種是極性樹(shù)脂，K4M（最低滲透溫度為-30℃，最低聚合溫度為-50℃）和K11M（最低滲透溫度為-60℃，最低聚合溫度為-60℃）；另一種是非極性樹(shù)脂，HM20（最低滲透溫度為-50℃，最低聚合溫度為-50℃）和HM23（最低滲透溫度為-80℃，最低聚合溫度為-80℃）。
極性樹(shù)脂親水，使樣品保存在一個(gè)水性的環(huán)境中從而較少蛋白質(zhì)變性，且染色的效果較好。而非極性樹(shù)脂的切割性能比較好。兩種樹(shù)脂通常都在隔絕氧氣的情況下低溫紫外線照射聚合。
| 電話 010-52571502 010-51248120 郵箱 hedebio@163.com |
